01. 給水栓取付ねじ規格表

基本情報

ここでは、給水栓取付ねじの基本情報をJIS規格(日本産業規格)をもとに示します。

■給水栓取付ねじについて

・管用平行めねじ(Rp)に組合わせて使用されるおねじ規格です

・外径、有効径、谷の径はすべて管用平行ねじGと同じですが、シールテープを用いた止水を前提にしているため、寸法許容差がGと比較して全て小さめでOKという規格になっています

・他のねじと違い、給水栓で使用される1/2、3/4、1サイズのみの規格となります

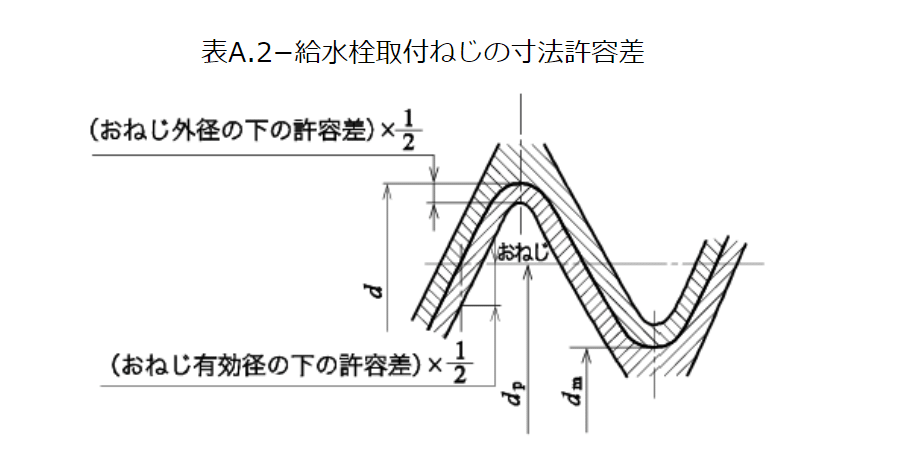

■給水栓取付ねじの基準寸法・寸法許容差

参考・引用:JIS B 2061:2017

02. 給水栓取付ねじの表

給水栓取付ねじの表

ここでは給水栓取付ねじの規格、基準寸法を表として示します。ぜひ、みなさまの業務にお役立てください。

※単位:mm

ねじの種類 ねじの呼び 外径 d 有効径 d2 谷の径 d1
基準寸法 上の許容差 下の許容差 基準寸法 上の許容差 下の許容差 基準寸法 上の許容差 下の許容差
PJ1/2 13 20.955 −0.25 −0.534 19.793 −0.25 −0.534 18.631 −0.25 −0.534
PJ3/4 20 26.441 −0.25 −0.534 25.279 −0.25 −0.534 24.117 −0.25 −0.534
PJ1 25 33.249 −0.25 −0.610 31.770 −0.25 −0.610 30.291 −0.25 −0.610
備考 給水栓取付ねじは,“PJ”の記号を用いて表す。例:PJ1/2_PJ3/4

参考・引用:JIS B 2061:2017

03. まとめ

一言にねじと言っても、ねじ山の数やねじピッチが違う様々な規格のねじが、身の回りには流通しています。

このページでは、給水栓取付ねじの規格、基準寸法を紹介しました。ぜひ、みなさまの業務にご活用ください。
