01. 管用平行ねじ規格表

基本情報

ここでは、管用平行ねじの基本情報をJIS規格(日本産業規格)をもとに示します。

■管用平行ねじについて

・管、管用部品、流体機器などの接続に用いられる平行ねじ
・記号はおねじ、めねじ共に「G1/2」と表し、旧記号は「PF1/2」
・JISではG1/16~G6が規定されています。

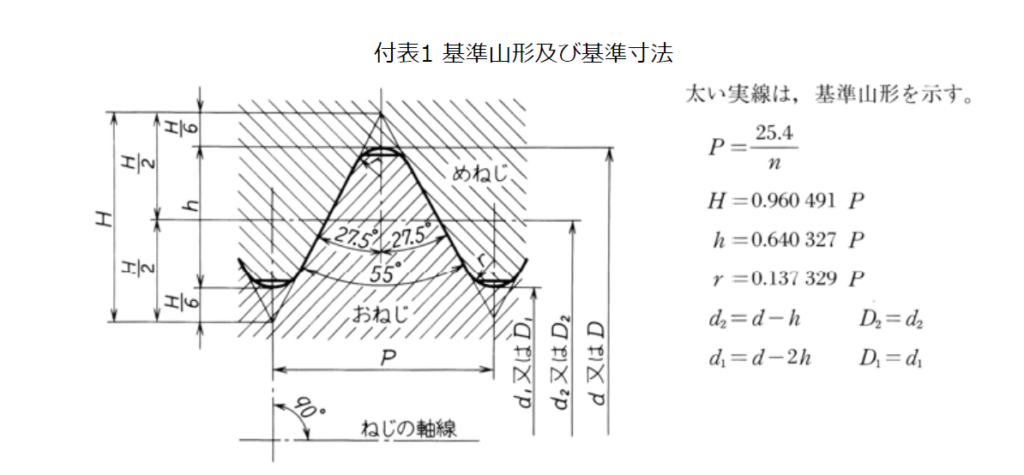

■管用平行ねじの基準山形

基準山形,基準寸法及び寸法許容差 管用平行ねじの基準山形及び基準寸法

参考・引用:JIS B 0202 : 1999

02. 管用平行ねじの表

管用平行ねじの表

ここでは管用平行ねじの規格、基準寸法を表として示します。ぜひ、みなさまの業務にお役立てください。

※単位:mm

ねじの呼び ねじ山数 ピッチ おねじ めねじ
25.4mm (P) 外径 谷の径 谷の径 内径
インチ ミリ につき(n) (参考) (d) (d1) (D) (D1)
G 1/16 28 0.9071 7.723 6.561 7.723 6.561
G 1/8 3 28 0.9071 9.728 8.566 9.728 8.566
G 1/4 6 19 1.3368 13.157 11.445 13.157 11.445
G 3/8 10 19 1.3368 16.662 14.95 16.662 14.95
G 1/2 13 14 1.8143 20.955 18.631 20.955 18.631
G 5/8 16 14 1.8143 22.911 20.587 22.911 20.587
G 3/4 20 14 1.8143 26.441 24.117 26.441 24.117
G 7/8 14 1.8143 30.201 27.877 30.201 27.877
G 1 25 11 2.3091 33.249 30.291 33.249 30.291
G 1 1/8 11 2.3091 37.897 34.939 37.897 34.939
G 1- 1/4 30 11 2.3091 41.91 38.952 41.91 38.952
G 1- 1/2 40 11 2.3091 47.803 44.845 47.803 44.845
G 1- 3/4 11 2.3091 53.746 50.788 53.746 50.788
G 2 50 11 2.3091 59.614 56.656 59.614 56.656
G 2- 1/4 11 2.3091 65.71 62.752 65.71 62.752
G 2- 1/2 60 11 2.3091 75.184 72.226 75.184 72.226
G 2- 3/4 11 2.3091 81.534 78.576 81.534 78.576
G 3 75 11 2.3091 87.884 84.926 87.884 84.926
G 3- 1/2 90 11 2.3091 100.33 97.372 100.33 97.372
G 4 100 11 2.3091 113.03 110.072 113.03 110.072
G 4- 1/2 11 2.3091 125.73 122.772 125.73 122.772
G 5 125 11 2.3091 138.43 135.472 138.43 135.472
G 5- 1/2 11 2.3091 151.13 148.172 151.13 148.172
G 6 150 11 2.3091 163.83 160.872 163.83 160.872



参考・引用:JIS B 0202 : 1999

03. まとめ

一言にねじと言っても、ねじ山の数やねじピッチが違う様々な規格のねじが、身の回りには流通しています。

このページでは、管用平行ねじの規格、基準寸法を紹介しました。ぜひ、みなさまの業務にご活用ください。
